Popis produktu

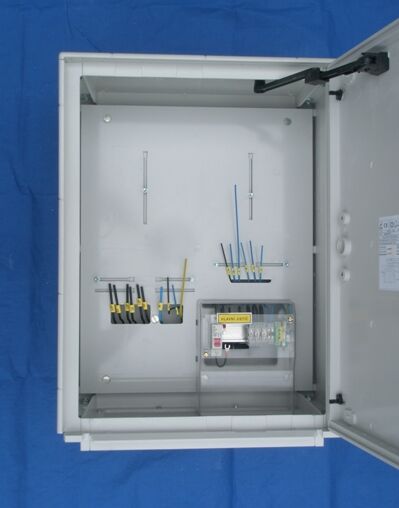

Rozváděč pro přímé měření ER212/NVP7P.

• ČEZ, E.ON



• značení:



  • ER212/NVP7P


  • E - elektroměrový rozváděč pro přímé měření do 40A


  • R - samostatný modul pro umístění měřící soupravy


  • 2 - prostor pro osazení dvousazbového třífázového elektroměru včetně prostoru pro osazení spínacího prvku sazby


  • 1 - počet elektroměrů


  • 2 - přístroje na elektroměrové desce s plombovatelným krytem jističů, uspořádání pro ČEZ a E.ON


  • N - celoplastové provedení z termosetu (reaktoplastu)



  • V - pro osazení do výklenku ve stěně materiálového provedení třídy reakce na oheň A1


  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou


  • 7 - závěr rozváděčů na trnový klíč 6x6 mm dle ČSN 35 9756



  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou






• přístrojová výzbroj:



  • 1 x svorkovnice PEN


  • 1 x jednofázový jistič 2A char. B pro HDO


  • řadové svorky


  • přístroje na elektroměrové desce s plombovatelným krytem jističů






• je určený jako měřící zařízení pro měření spotřeby elektrické energie


• vhodný zejména pro rodinné domky, rekreační chaty, chalupy...


• distribuční část je určena pro používání minimálně osobami znalými, elektroměrová část je určena pro používání laiky


• určen pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce


• rozváděč s vnitřní výzbrojí pro jednosazbové nebo dvousazbové měření


• rozváděče jsou dodávány bez hlavního jističe


• výrobek dle požadavků normy ČSN EN 61439-1 ed.2, ČSN EN 61 439-3, ČSN EN 61439-5 ed.2, ČSN 33 3320 ed.2, PNE 35 7030, PNE 35 7000


• technické parametry:



  • jmenovité napětí: 230/400 V, AC


  • jmenovité pracovní napětí: 230/400 V, AC


  • jmenovité izolační napětí: 690 V, AC


  • jmenovité impulzní výdržné napětí: 6 kV


  • kategorie přepětí: IV


  • jmenovitý proud rozváděče: 40 A


  • jmenovitý proud obvodu jištěného: 40 A


  • jmenovitý proud obvodu nejištěného: 400 A


  • jmenovitý kmitočet: 50 Hz


  • stupeň znečištění: 3


  • uzemňovací soustava: TN-C


  • stupeň mechanické ochrany: IK10


  • prostředí EMC: B


  • základní ochrana: uzavíratelný kryt


  • ochrana při poruše: automatické odpojení od zdroje


  • stupeň hořlavosti: HB 40, V-0 dle ČSN EN 60695-11-1
