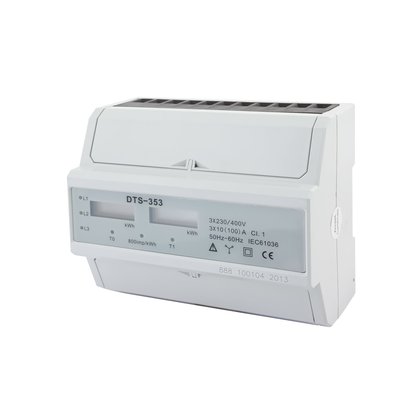

Elektroměr DTS 353-L 100A, 7mod., LCD, 3-fáz., 2-tar., podružný
Podružný 3-fázový 2-tarifní digitální elektroměr pro přímé informativní měření DTS 353-L, 100A, 7mod.
PARAMETRY PRODUKTU
Počet měřených fází:
3-fázový
Maximální měřený proud [A]:
100
Typ displeje:
LCD displej
Počet tarifů elektroměru:
2-tarifní
Přímé/nepřímé měření:
Přímé měření
Způsob montáže elektroměru:
Na nosnou lištu 35 mm
Certifikace MID:
Ne
Max. průřez připoj.vodičů vstup
35 mm2
Max. průřez připoj.vodičů výstup
35 mm2
Třífázový elektroměr s dvoutarifním LCD displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,5 A) až po 100 A. Dvoutarifní LCD displej zobrazuje hodnoty na číselníku od 00000,01 až 99999,99 [kWh] a to bez přivedeného napájení po dobu až 10 let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Pro změnu tarifu DEN / NOC připojte signál z HDO „nulový vodič“ na svorku č.11. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (9) S0+ a (8) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 122 mm (7 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2. Utahovací moment šroubů : svorka č. 1-7 = 3,0 - 4,0 Nm, svorka č. 8-11 = 1,5 - 2,5 Nm. Vlastní spotřeba je menší než 2 W.
