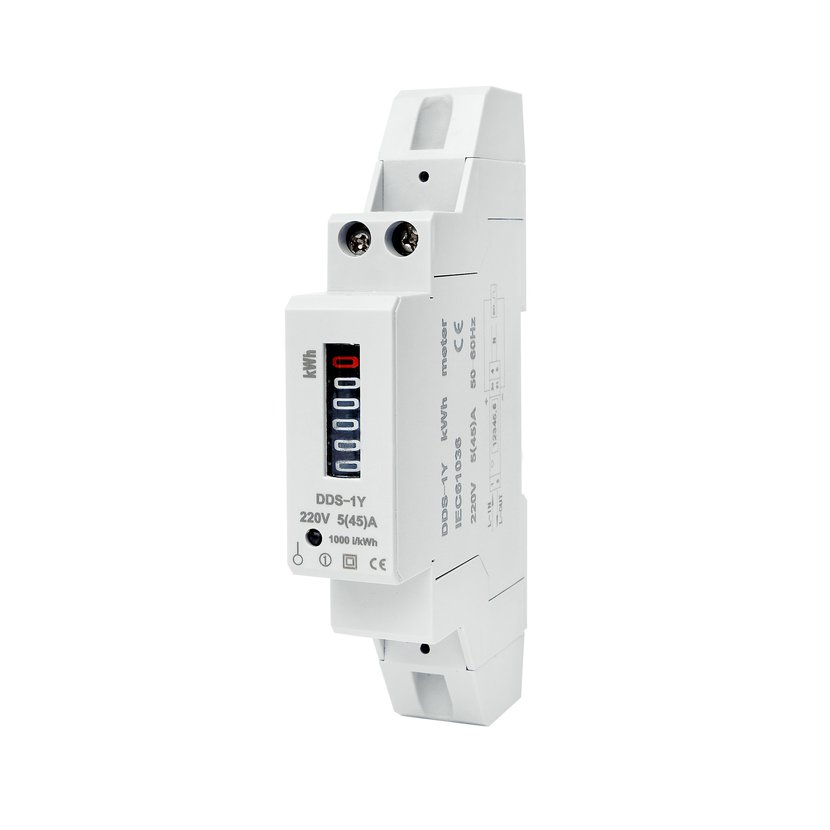

Elektroměr DDS-1Y-18M 45A, 1mod., mechanický číselník, 1-fáz., 1-tar., podružný
Podružný 1-fázový 1-tarifní mechanický elektroměr pro přímé informativní měření DDS-1Y-18M 45A, 1mod.
PARAMETRY PRODUKTU
Počet měřených fází:
1-fázový
Maximální měřený proud [A]:
45
Typ displeje:
Mechanický displej
Počet tarifů elektroměru:
1-tarifní
Přímé/nepřímé měření:
Přímé měření
Způsob montáže elektroměru:
Na nosnou lištu 35 mm
Certifikace MID:
Ne
Max. průřez připoj. vodičů:
10 mm2
Jednofázový elektroměr s mechanickým displejem pro střídavé napětí 1x 230V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 45 A, mechanický displej zobrazuje hodnoty na číselníku od 00000,1 až 99999,9 [kWh]. Zobrazené naměřené hodnoty nelze vymazat. Indikační LED bliká při odběru fáze. Elektroměr má impulzní výstup (1000imp. / 1kWh ==> 1x bliknutí = 0,001 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 18 mm (1 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 10 mm2, svorky pro nulový vodič „N“ jsou vzájemně (galvanicky) propojené a není nutné rozdělovat „N“ vodič.
