Popis produktu

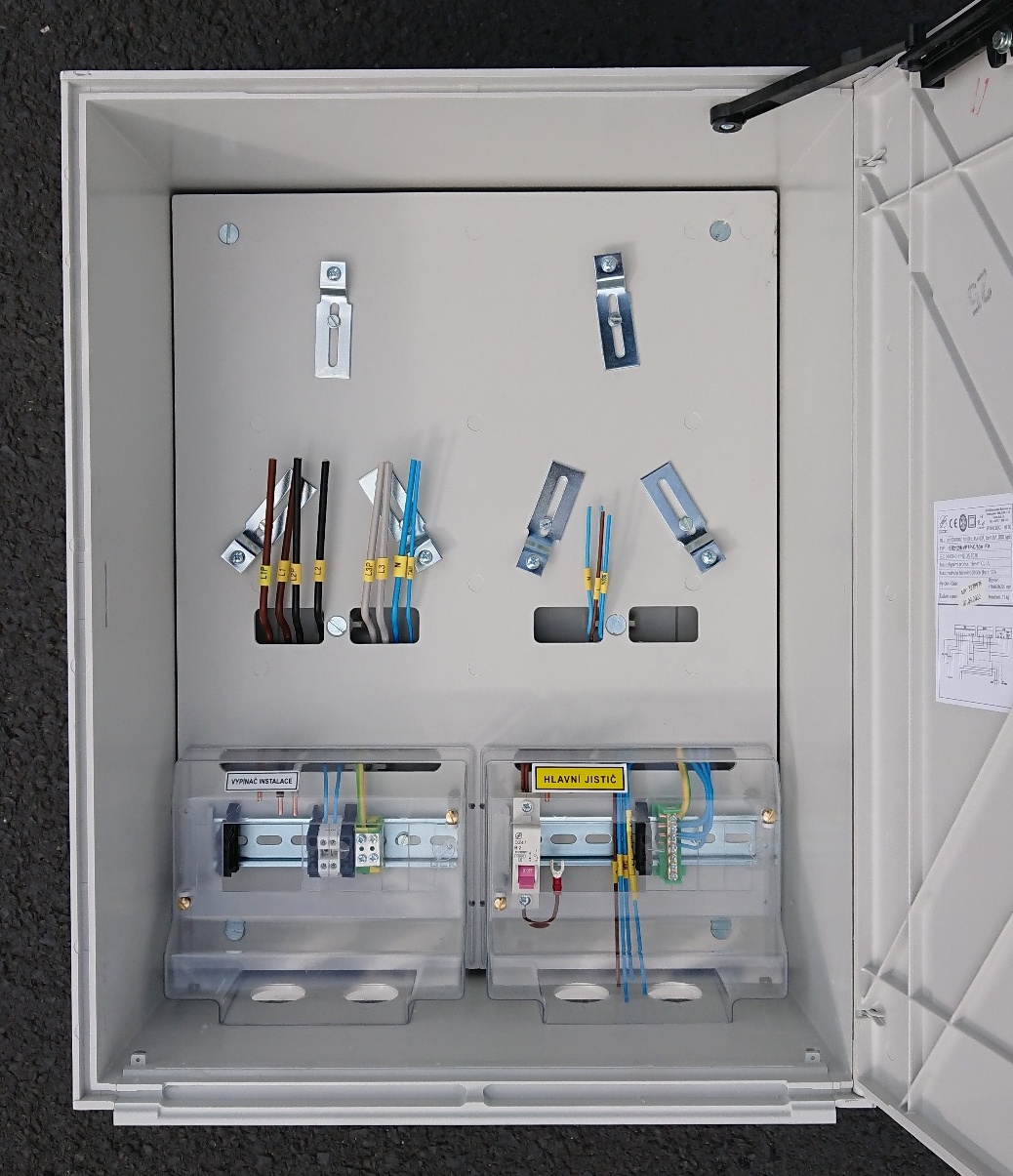

ER212/NVP7P-C/63A/FV 2022 ČEZ/EGD(EON) Elektroměrový rozvaděč pro fotovoltaiku do výklenku

• ČEZ/EGD/EON


• značení:



  • ER212/NVP7P-C/63A/FV 2022 ČEZ/EGD(EON)



  • E - elektroměrový rozváděč pro přímé měření do 63A


  • R - samostatný modul pro umístění měřící soupravy


  • 2 - prostor pro osazení dvousazbového třífázového elektroměru včetně prostoru pro osazení spínacího prvku sazby


  • 1 - počet elektroměrů


  • 2 - přístroje na elektroměrové desce s plombovatelným krytem jističů, uspořádání pro ČEZ a E.ON


  • N- celoplastový


  • V- osazení do výklenku


  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou


  • 7 - závěr rozváděčů na trnový klíč 6x6 mm dle ČSN 35 9756


  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou


  • C - Celoplastové monolitické provedení skříně


  • FV – provedení pro výrobny typu FVE





• přístrojová výzbroj:



  • 1 x jednofázový jistič 2A char. B pro HDO


  • přístroje na elektroměrové desce s plombovatelným krytem jističů





• rozvaděč určený pro výrobny typu FVE jako měřící zařízení pro měření spotřeby a přetoků elektrické energie


• vhodný zejména pro rodinné domky, rekreační chaty, chalupy...


• elektroměrová část je určena pro používání laiky


• určen pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce


• s vnitřní výzbrojí pro dvousazbové měření spotřeby a přetoků


• dodáván bez hlavního jističe, vypínače vývodu a ovládacího relé


• na výstupu instalován vypínač (místo vývodní svorkovnice) v samostatném krytu vývodu (označeno nápisem „vypínač instalace“)


• hodnota proudu vypínače musí být minimálně ve velikosti proudové hodnoty hlavního jističe před elektroměrem


• výrobek dle požadavků normy ČSN 33 3320 ed.2, ČSN EN 61439-1 ed.2, ČSN EN 61439-3, PNE 35 7030 ed.2.

• technické parametry:



  • jmenovité napětí: 230/400 V, AC


  • jmenovité pracovní napětí: 230/400 V, AC


  • jmenovité izolační napětí: 690 V, AC


  • jmenovité impulzní výdržné napětí: 6 kV


  • kategorie přepětí: IV


  • jmenovitý proud rozváděče: 63 A


  • jmenovitý proud obvodu jištěného: 63 A


  • jmenovitý kmitočet: 50 Hz


  • stupeň znečištění: 3


  • uzemňovací soustava: TN-C


  • stupeň mechanické ochrany: IK10
