Popis:

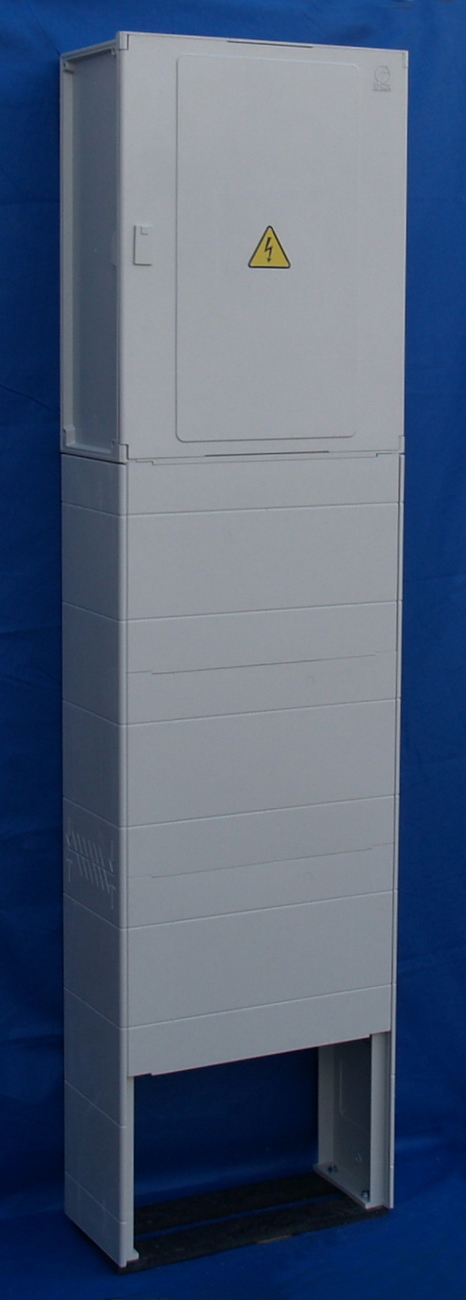

Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Distribuční část rozváděče je určena pro používání minimálně osobami znalými, elektroměrová část rozváděče je určena pro používání laiky. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce.
Technické údaje:
Produkt Materiálové provedení
N - termoset
Produkt Konstrukční provedení
K - kompaktní pilíř
Produkt Způsob připojení vodičů - přívod
P - přímé připojení
Produkt Uzavírání dveří
7 - trnový klíč 6x6
Produkt Způsob připojení vodičů - vývod
P - přímé připojení
Produkt Specifikace výrobce
-C - monolitické provedení
Produkt Jmenovité napětí Un
230/400 V
Produkt Jmenovité pracovní napětí Ue
230/400 V, AC
Produkt Jmenovité izolační napětí Ui
690 V, AC
Produkt Jmenovité impulzní výdržné napětí Uimp
6 kV (1,2/50)
Produkt Jmenovitý proud rozváděče InA
40 A
Produkt Jmenovitý proud obvodu (jištěného vývodu) Inc
40 A
Produkt Jmenovitý podmíněný zkratový proud Icc
10 kA
Produkt Jmenovitý kmitočet fn
50 Hz
Produkt Uzemňovací soustava
TN-C
Produkt Přístrojová výzbroj
jistič HDO B2/1, řadové svorky, svorka PEN
Produkt Stupeň ochrany krytem
IP44/IP20C
Produkt Stupeň mechanické ochrany
IK10
Produkt Základní ochrana (ochrana před dotykem živých částí)
uzavíratelný kryt
Produkt Ochrana při poruše (ochrana před dotykem neživých částí)
automatické odpojení od zdroje
Produkt Zařízení jistící před zkratem (SCPD)
jistič (rozsah vypínání a kategorie užití - char. B)
Produkt Stupeň hořlavosti
HB40, V0
Produkt Kategorie přepětí
IV
Produkt Stupeň znečištění
3
Produkt Prostředí EMC
B
Produkt Typ DBO
B
Produkt Typ měření
1x dvoutarifní
Produkt Způsob připojení vodičů - pomocný obvod
řadová svorka
Produkt Max. průřez přívodních vodičů
16 mm2
Produkt Max. průřez vývodních vodičů
16 mm2
Produkt Max. průřez vodičů - pomocný obvod
4 mm2
Produkt Typ pilířového podstavce
PP2/NL-C
Produkt Rozměry (š x v x h)
470 x 1810 x 220 mm
Produkt Hmotnost
25 kg
Produkt normy
ČSN EN 61439-1, ČSN EN 61439-3
